通過創新技術實現卓越連接


慧魚作為錨固技術領域的專家，在德國斯圖加特21號項目中的菲爾德隧道架空電線安裝工程中，成功開發并提供了創新系統解決方案，全方位滿足了該項目的各項特殊要求。


菲爾德隧道全長達9.5公里，建成后將通過斯圖加特至烏爾姆之間的新高速鐵路，連接斯圖加特中央車站與菲爾德平原，其隧道上升高度約為153米。它將成為德國最長的雙管鐵路隧道，同時也是德國第三長的隧道。該項目由DBInfraGoAG開發，其隸屬于法蘭克福前身為DBNetzAG的公司。而擁有豐富鐵路電氣化經驗的Powerlines集團旗下的SPLPowerlinesGermanyGmbH負責規劃并實施架空電線的安裝。





在斯圖加特21項目中，長達9.5公里的費爾德隧道正在建造。慧魚憑借專業的緊固知識，確保鐵路線的架空電線能夠永久且安全地錨固。


為確保鋼和鋁的架空電線安裝裝置在隧道內牢固固定，慧魚專門研發出理想的系統解決方案。此方案采用了FHBII-PF玻璃管、FISHB360S高性能注射式錨固膠，同時配合慧魚的FHBII-AS高強度螺桿和動荷載套件，以此確保電線在鋼筋混凝土管片中能得到永久且穩固的錨固。該系統采用不銹鋼（R）材質，組件規格有M24x170/50R、M20x170/50R和M16x95/60R。





在費爾德隧道的鋼筋混凝土套管中，慧魚FHBII-PF玻璃管或慧魚FISHB360S高性能注射式錨固膠，配套慧魚FHBII-AS螺桿和慧魚動荷載套件，實現永久且牢固地錨定架空電線。


“我們特意將滿足歐洲技術評估ETA100年使用壽命以及適用于水鉆成孔的化學錨固系統應用于項目中。慧魚的注射式系統固化速度極快，特別適合隧道天花板和墻壁的安裝。同時，該系統解決方案還能應對鐵路交通產生的動態作用，以及解決因隧道曲率導致的偏差安裝問題。”慧魚化學錨栓開發人員ReinholdPfaff解釋道。這套系統切實滿足了開發商和客戶的所有錨固需求。





作為錨固專家的慧魚通過其一系列服務支持了費爾德隧道中架空電線的安裝。到目前為止，慧魚提供的服務包括提供安裝培訓和支持現場實施。


斯圖加特大學土木與環境工程學院院長、建筑材料研究所加固技術教授JanHofmann對系統的動態適用性進行了驗證。慧魚德國公司的技術團隊提供了整體適用性的計算支持。慧魚的化學錨栓系統通過一系列測試、技術準備工作及與檢測人員的緊密協調，使項目順利推進。


慧魚德國應用工程負責人MirjanBubser強調：


圖片


“除了提供優質產品解決方案外，我們還通過全方位服務贏得了客戶的信任。這些服務包括選擇和設計錨固系統、安裝培訓以及現場支持。”他進一步補充道：“該項目的成功離不開公司各部門間的密切合作，尤其是銷售、技術以及研發的通力合作。“

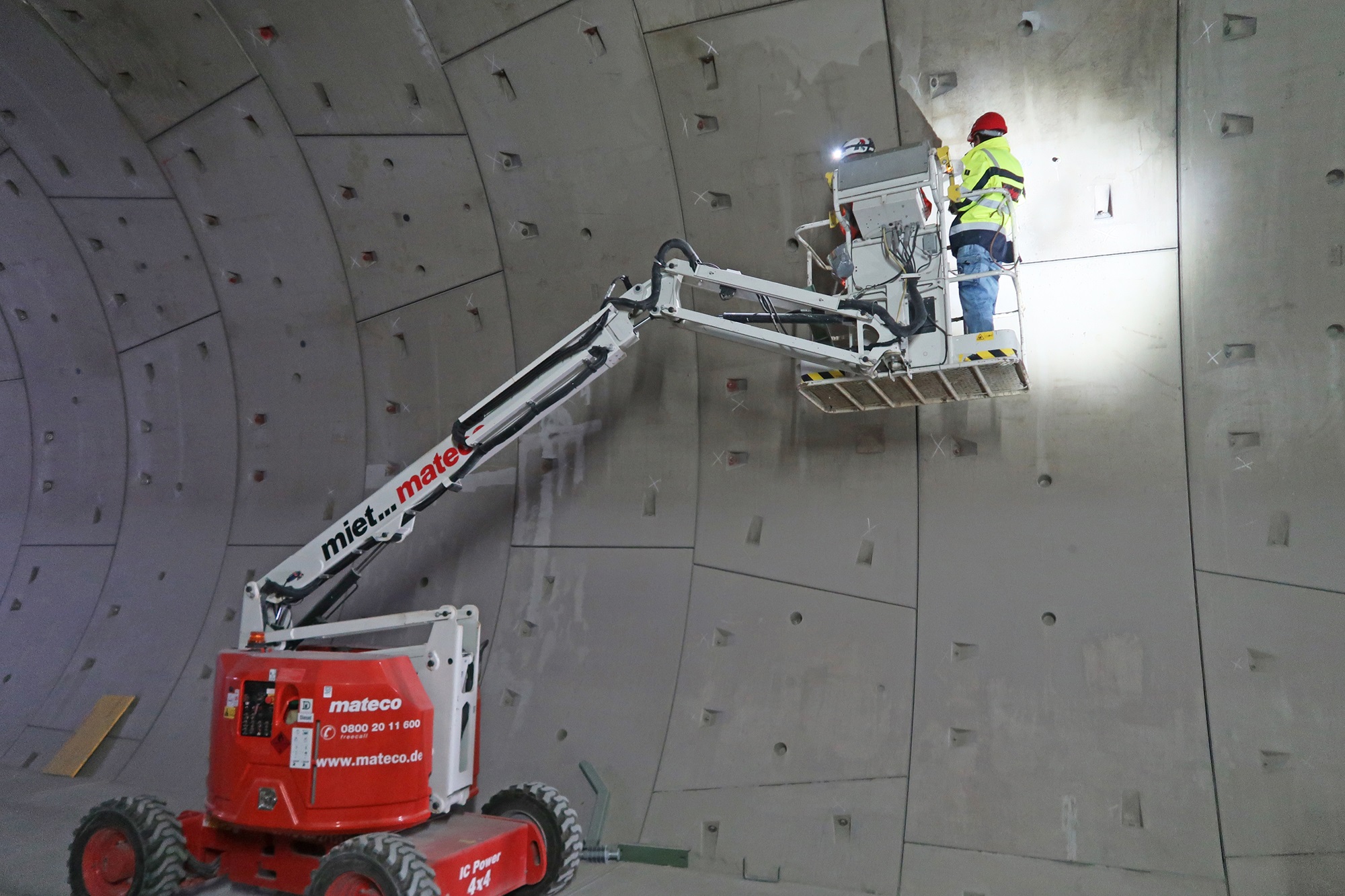

慧魚化學系統開發人員與客戶在費爾德隧道中安裝錨固系統

慧魚作為錨固技術的專家，將繼續從項目規劃到實施提供全程支持，直至項目圓滿完成。
